您現在的位置:泊頭市冠宇工量具有限公司>> 產品中心>> 三維工裝夾具案例>>正文內容

三維工裝夾具

%e4%b8%89%e7%bb%b4%e5%b7%a5%e8%a3%85%e5%a4%b9%e5%85%b7

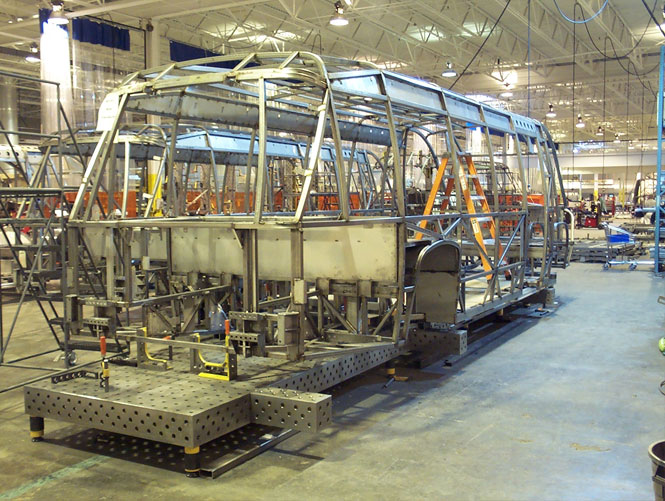

為鄭州宇通客車制作的大巴車三維工裝夾具是專為焊接制品的制造而設計的通用夾具;用于焊接 方便、靈活、 ,與傳統的焊接方式 許多.
供應商:泊頭市冠宇工量具有限公司
產 地:河北省泊頭市交河工業開發區198號
點擊這里給我發消息 7907060
企業熱線:400-0516-182   0317-5610222
銷售手機:18932775288
產品信息

 三維孔系組合柔性焊接工藝裝備。

  三維:代表三個方向一般夾具都是縱向和橫向沒有垂直方向。平臺大面有二個方向,四周邊可用作垂直方向的安裝,從而達到立體組合。

  孔系:這套夾具的主要 點 是從平臺到附件都是標準孔沒有傳統的螺紋或t型槽,配合快速鎖銷 能使裝配變得 快捷方便,定位 。

  組合:因?yàn)樗懈郊际鞘孪阮A(yù)制好的,可根據產品的需求任意組合及調整。

  柔性:因?yàn)橛猩鲜龉δ苷籽b備可根據產品的變化而變化,一套夾具 可完成幾個產品或幾十個產品的需求,從而大大的加快了產品的研發、試制的進程,節省大量的人力、物力和財力(環保和低碳產品)。

  焊接:本產品是專為焊接制品的制造而設計的通用夾具;用于焊接 方便、靈活、 ,與傳統的焊接方式 許多。

  三維鋼件平臺尺寸: (材料q345 也可以稱16mn)

  長x寬:

  1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000

  三維鑄件平臺尺寸: (鑄鐵ht300)

  2000x1000/2400x1200/3000x1500

  所有三維平臺側面高度為200mm

  二維平臺尺寸:

  1000x1000 2000×1000 2400×1200 1200×1200 1500×1500 3000×1500

  孔尺寸:

  φ28系列平臺:孔公差是d10級,與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是100±0.05mm

  φ16系列平臺:孔公差是d10級,與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是 50±0.05mm,

  工作臺立柱分三種形式:高度(分三種)承重力均為2t、固定(框架型)承重力為5t、活動(升降型承重力為3t)、(帶剎萬向輪型承重力為1t)。
