產品信息 |

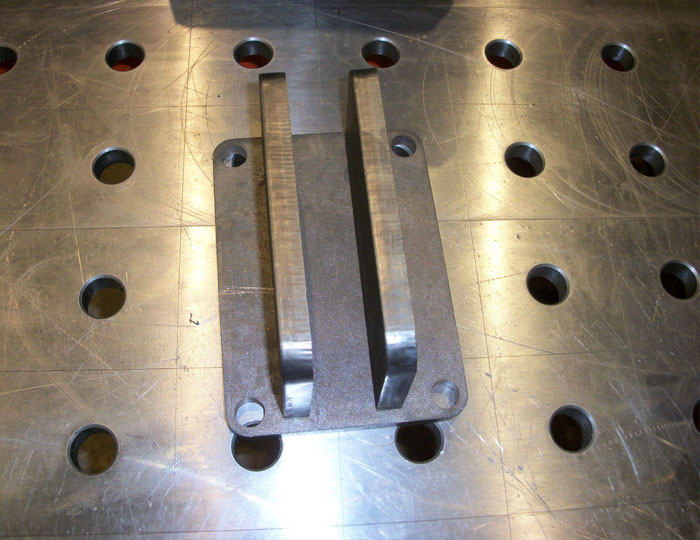

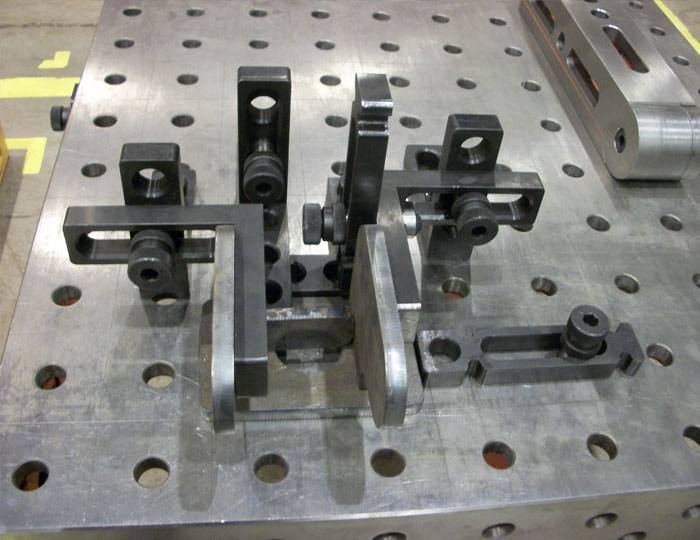

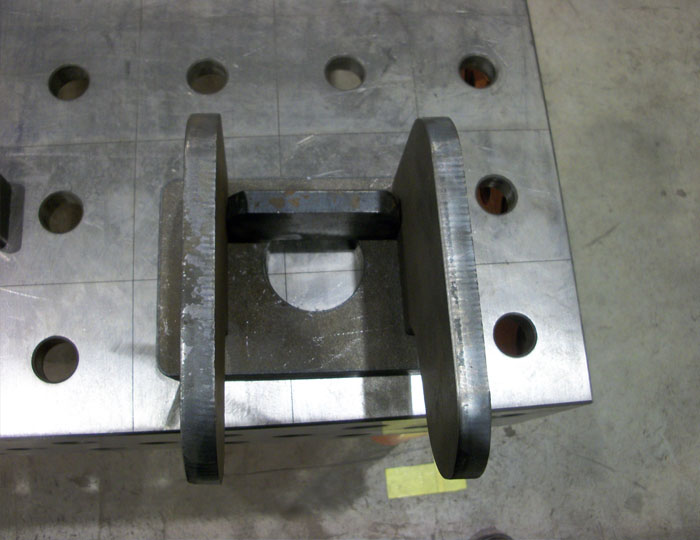

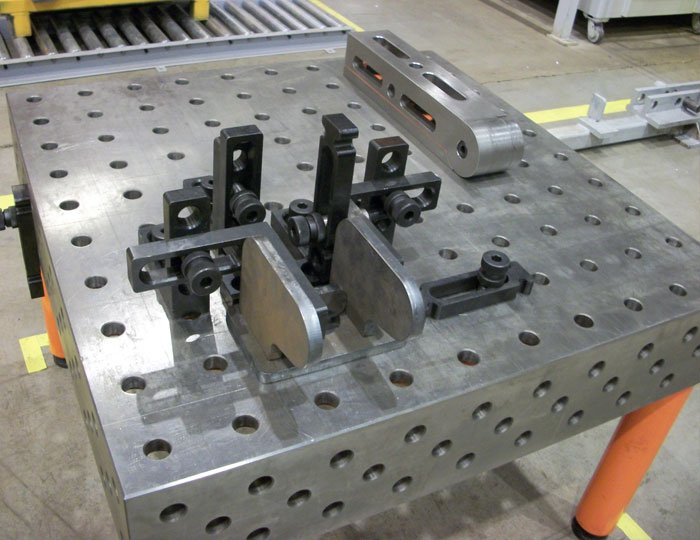

三維孔系組合柔性焊接工藝裝備。 三維:代表三個方向一般夾具都是縱向和橫向沒有垂直方向。平臺大面有二個方向,四周邊可用作垂直方向的安裝,從而達到立體組合。 孔系:這套夾具的主要 點 是從平臺到附件都是標準孔沒有傳統的螺紋或t型槽,配合快速鎖銷 能使裝配變得 快捷方便,定位 。 組合:因?yàn)樗懈郊际鞘孪阮A(yù)制好的,可根據產品的需求任意組合及調整。 柔性:因?yàn)橛猩鲜龉δ苷籽b備可根據產品的變化而變化,一套夾具 可完成幾個產品或幾十個產品的需求,從而大大的加快了產品的研發、試制的進程,節省大量的人力、物力和財力(環保和低碳產品)。 焊接:本產品是專為焊接制品的制造而設計的通用夾具;用于焊接 方便、靈活、 ,與傳統的焊接方式 許多。 三維鋼件平臺尺寸: (材料q345 也可以稱16mn) 長x寬: 1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000 三維鑄件平臺尺寸: (鑄鐵ht300) 2000x1000/2400x1200/3000x1500 所有三維平臺側面高度為200mm 二維平臺尺寸: 1000x1000 2000×1000 2400×1200 1200×1200 1500×1500 3000×1500 孔尺寸: φ28系列平臺:孔公差是d10級,與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是100±0.05mm φ16系列平臺:孔公差是d10級,與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是 50±0.05mm, 工作臺立柱分三種形式:高度(分三種)承重力均為2t、固定(框架型)承重力為5t、活動(升降型承重力為3t)、(帶剎萬向輪型承重力為1t)。 |
瀏覽關于 為北京三一制作的三維柔性焊接平臺 | 的信息 |
上一篇:沒有了! 下一篇:焊接專用工裝 |
