| 產品信息 |
|

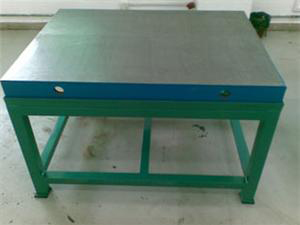

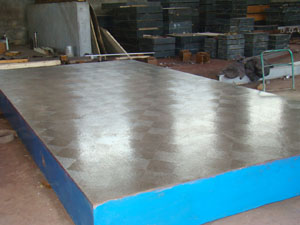

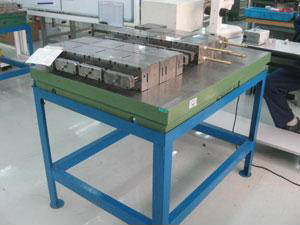

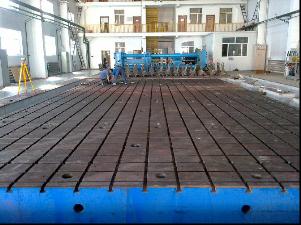

T型槽平板按 GB4986-85標準制造。T型槽平板又稱T型槽工作臺，T型槽平板是工業量具的一種，主要用來固定工件，是鉗工工人用來調試設備，裝配設備，維修設備的基礎工作平臺。
T型槽平板精度等級有00、0、1、2、3、級及精刨，平板制成筋板式和箱體式，工作面有長方形、正方形或圓形。工作面采用刮削工藝，工作面上可加工V形、T形、U形槽和圓孔、長孔等。
材質
高強度鑄鐵HT200-300工作面硬度為HB170-240，經過兩次人工處理（人工退火600度-700度和自然時效2-3年）使用該產品 的精度穩定，耐磨性能好。
規格
100*100—3000*6000（也可以按實際要求做成其他規格）
精度
按 標準計量檢定規程執行，分別為0、1、2、3四個等級（數值越小精度越高）
鑒定
1、T型槽平板工作面上不應有銹跡、劃痕、碰傷及其他影響使用的外觀缺陷。
2、T型槽平板工作面上不應有砂孔、氣孔、裂紋、夾渣及縮松等鑄造缺陷。各鑄造表面應 清除型砂，且表面平整、涂漆牢固，各稅邊應修鈍。
3、T型槽在平板的相對兩側面上，應有安裝手柄或吊裝位置的設置、螺紋孔或圓柱孔。設置吊裝位置時應考慮盡量減少因吊裝而引起的變形。
4、T型槽平板應經穩定性處理和去磁。
5、T型槽平板工作面與側面以及相鄰兩側面的垂直公差為12級（按GB1184—80《形狀位置公差》規定）。
6、T型槽平板工作面的硬度應為HB170—220或187—255之間。
7、T型槽主要檢定項目
A、材質及表面硬度。
B、形狀位置公差，含名義尺寸，垂直度公差。
C、外觀。
D、平面度。
E、接觸斑點。
F、平面波動量。
G、工作面允許撓度值。
H、表面粗糙度。
8、精度參數。
3級平板未規定接觸斑點要求。1級平板要求接觸斑點數在任意25×25mm平面內不少于20點。2級平板要求接觸斑點數在任意25×25mm平面內不少于12點。
規格表：
| 規格 |
精度等級 ( μm ) |
| 1 |
2 |
3 |
精刨 |
| 1200 × 1000 |
20 |
39 |
96 |
|
| 1500 × 1000 |
24 |
48 |
120 |
|
| 1500 × 1500 |
25 |
50 |
125 |
|
| 2000 × 1000 |
26 |
52 |
129 |
|
| 2000 × 1500 |
|
56 |
140 |
|
| 2000 × 2000 |
|
60 |
152 |
230 |
| 2500 × 1500 |
|
64 |
152 |
230 |
| 2500 × 2000 |
|
68 |
168 |
248 |
| 2500 × 2500 |
|
72 |
180 |
270 |
| 3000 × 1000 |
|
|
168 |
248 |
| 3000 × 1500 |
|
|
174 |
254 |
| 3000 × 2000 |
|
|
184 |
275 |
| 3000 × 2500 |
|
|
186 |
276 |
| 3000 × 3000 |
|
|
210 |
300 |
| 4000 × 1000 |
|
|
210 |
300 |
| 4000 × 1500 |
|
|
210 |
300 |
| 4000 × 2000 |
|
|
219 |
340 |
| 4000 × 2500 |
|
|
228 |
340 |
| 4000 × 3000 |
|
|
240 |
360 |
| 5000 × 1500 |
|
|
249 |
370 |
| 5000 × 2000 |
|
|
255 |
375 |
| 5000 × 2500 |
|
|
264 |
390 |
| 5000 × 3000 |
|
|
287 |
420 |
| 6000 × 1500 |
|
|
287 |
420 |
| 6000 × 2000 |
|
|
293 |
430 |
| 6000 × 2500 |
|
|
300 |
450 |
| 6000 × 3000 |
|
|
308 |
460 |
| 8000 × 1500 |
|
|
366 |
500 |
| 8000 × 2000 |
|
|
370 |
520 |
| 8000 × 2500 |
|
|
375 |
530 |
| 8000 × 3000 |
|
|
382 |
570 |
|
